Nota: nella letteratura tecnica si parla spesso di "TASCA", ma è utilizzato anche "CAVA".

APPUNTI SEMPLIFICATI IN FONDO ALLA PAGINA

Caratteristiche della cava da programmare:

- centro in X15Y25,

- diametro 20 mm

- profondità 10 mm

- profondità di passata 4 mm

- lavorazione senza preforo

- lavorazione senza passata di finitura.

Programma:

Nota: G54 definisce che il piano di lavoro è XY e

          che quindi Z è l'asse per le profondità (ad

          esempio nella realizzazione di una cava).

          La tavola della macchina, infatti, è un piano

          orizzontale (XY) e la testa della macchina è

          verticale (Z).

G54 O1 (definizione origine -> Origine 1)

T3 (utensile, fresa cil D = 10 mm)

S6000 (numero di giri)

M3 (rotazione oraria mandrino)

G0 X15 Y25 Z50 (avvicinamento in rapido alla zona di di lavoro)

G188.11312 X15 Y25 R10 Z5 Z0 Z-10 Z4 F100 T3 D3 F700 S6000 X5 (Esecuzione cava)*

G80 (Disattivazione funzione cava)

G0 Z150 (Allontanamento in rapido in Z)

M30 (Fine programma)

Dettaglio riga programmazione cava:

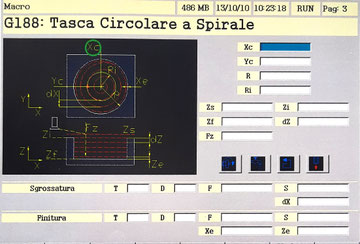

Nota: tra parentesi la denominazione del rispettivo campo come compare sulla macro (vedi immagine in alto).

G188.11312 X15 Y25 R10 Z5 Z0 Z-10 Z4 F100 T3 D3 F700 S6000 X5

G188 Cava o tasca circolare a spirale

.11312 Valori generati in automatico dalla macchina (ad es. se si è scelta l'attivazione del lubrorefrigerante)

X15 Y25 Coordinate del centro (Xc Yc)

R10 Raggio cava (R)

Z5 Quota di sicurezza in Z (Zs)

Z0 Quota inizio cava (Zi)

Z-10 Quota di fondo cava (Zf)

Z4 Profondità di passata (dZ)

F100 Velocità di avanzamento in affondamento in Z

T3 D3 Utensile

F700 Velocità di avanzamento in lavoro i XY

S6000 Nr. di giri

X5 Distanza in mm tra le passate sul piano XY (dX)

In assenza di preforo, nella quarta icona, prima di "Sgrossatura" (vedi immagine in alto), selezionare la freccetta rossa obliqua (affondamento in Z a spirale con movim. assi XYZ),

anziché la freccetta rossa verticale

(affondamento in Z in vertic. con movim. solo asse Z).

Nota: nella letteratura tecnica si parla spesso di "TASCA", ma è utilizzato anche "CAVA".

APPUNTI SEMPLIFICATI IN FONDO ALLA PAGINA

Caratteristiche della cava da programmare:

- centro in X15Y25,

- dimensione in X20 mm

- dimensione in Y30 mm

- profondità 10 mm

- profondità di passata 4 mm

- lavorazione senza preforo

- lavorazione senza passata di finitura.

Programma:

G54 O1 (definiz. piano di lav. XY ed orig. -> Origine 1)

T3 (utensile, fresa cil D = 10 mm)

S6000 (numero di giri)

M3 (rotazione oraria mandrino)

G0 X15 Y25 Z50 (avvicinamento in rapido alla zona di di lavoro)

G187.121312 X15 Y25 X20 Y30 R8 Z5 Z0 Z-10 Z4 F100 T3 D3 F700 S6000 X5 (Esecuzione cava)*

G80 (Disattivazione funzione cava)

G0 Z150 (Allontanamento in rapido in Z)

M30 (Fine programma)

Dettaglio riga programmazione cava:

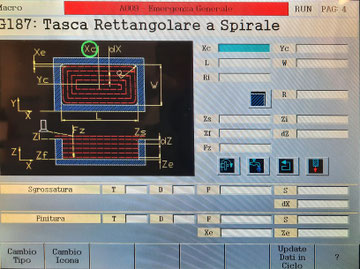

Nota: tra parentesi la denominazione del rispettivo campo come compare sulla macro (vedi immagine in alto).

G187.121312 X15 Y25 X20 Y30 R8 Z5 Z0 Z-10 Z4 F100 T3 D3 F700 S6000 X5

G187 Cava o tasca rettangolare a spirale

.121312 Valori generati in automatico dalla macchina (ad es. se si è scelta l'attivazione del lubrorefrigerante)

X15 Y25 Coordinate del centro (Xc Yc)

X20 Y30 Dimensioni in X ed Y (L W)

R8 Raggio angoli tra i lati della cava (R)

Z5 Quota di sicurezza in Z (Zs)

Z0 Quota inizio cava (Zi)

Z-10 Quota di fondo cava (Zf)

Z4 Profondità di passata (dZ)

F100 Velocità di avanzamento in affondamento in Z

T3 D3 Utensile

F700 Velocità di avanzamento in lavoro i XY

S6000 Nr. di giri

X5 Distanza in mm tra le passate sul piano XY (dX)

In assenza di preforo, nella quarta icona, prima di "Sgrossatura" (vedi immagine in alto), selezionare la freccetta rossa obliqua (affondamento in Z a spirale con movim. assi XYZ),

anziché la freccetta rossa verticale

(affondamento in Z in vertic. con movim. solo asse Z).
