Listato completo: foratura (cambio utensile manuale)

O1

T10

F300S1500M13

G0Z50

G0X25Y60

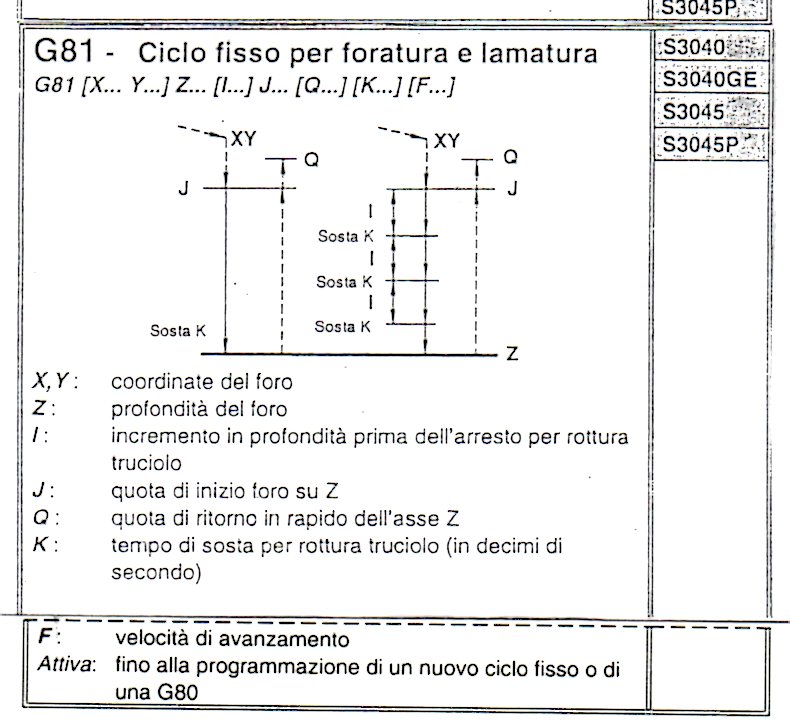

G81X25Y60J0Q2Z-20K20I10F20

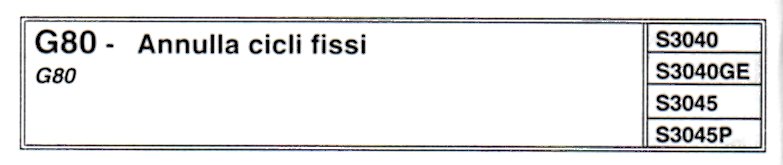

G80

G0Z50

G0X0Y150

M30

Listato completo: cava circolare

(cambio utensile manuale)

Cava circolare con diametro di 28 mm e profondita' di 10 mm, realizzata in passate da 3 mm con una fresa D = 12.

O1

T4 [Fresa D = 12 mm

F100S1500M13

G0Z50

G0X30Y40

G78X30Y40K28 D1=0 D2=3 D3=-10

G0Z50

G0X0Y150

M30

Questa è una buona traccia per prepararsi all'esame ;-)

O1

T4 [Fresa D = 12 mm

F100S3000M13

G0Z50

G0X30Y40

G78X30Y40K28 D1=0 D2=3 D3=-10

G0Z50

T10M6 [cambio utensile, Punta elica D = 8 mm

F300S1500M13

G0Z50

G0X30Y40

G81X25Y60J0Q2Z-20K20I10F20

G80

G0Z50

G0X0Y150

M30

Listato completo: foratura (cambio utensile manuale)

Esecuzione di più fori uguali (nell'esempio 4 fori)

O1

T10[Punta elica D = 8 mm

F300S1500M13

G0Z50

G0X25Y60

G81X25Y60J0Q2Z-20K20I10F20[Foro 1

X35Y60[Foro 2

X35Y40[Foro 3

X25Y40[Foro 4

G80

G0Z50

G0X0Y150

M30
